Die Größe machts ...

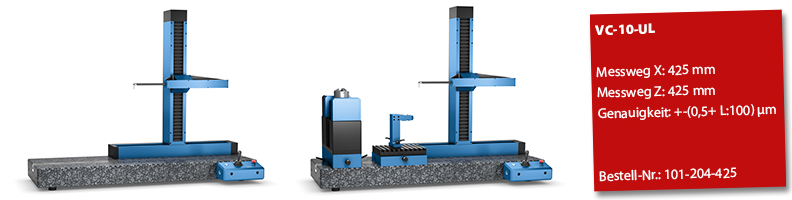

Sie suchen ein Allround-System, das sowohl die ganze Vielfalt der Kontur- als auch der Rau-, Form- und Rundheitsmessaufgaben mit bestechender Präzision beherrscht? Dann dürfte Ihnen die optacom VC-10-UL genau ins Konzept passen. Sie erledigt Konturmessungen alleine oder in Kombination mit gleichzeitiger Rauheitsmessung ebenso perfekt wie Rundheitsmessungen oder zusammengesetzte Messungen (z.B. mit dem neuen Rund-Schwenktisch).
So werden selbst komplizierteste Messaufgaben an komplex geformten Objekten zur kinderleichten Übung. Die VC-10-UL wurde speziell zur Erweiterung mit unserem Rund-Schwenktisch und mehreren Y-Tischen entwickelt.
Durch die verlängerten Messwege von 425 mm in X und 425 mm in Z lassen sich die Möglichkeiten des Rund-Schwenktisches voll ausschöpfen.
Dabei überzeugt die VC-10-UL nicht nur durch einfache Bedienung, sondern mehr noch durch ihre herausragende Präzision.
An der Tastspitze erreicht sie eine echte, nicht lediglich herbei gerechnete Auflösung von weniger als 3 nm - und dies über den gesamten Messbereich.
Technische Daten
| Auflösung in X- und Z-Achse | 0,002 μm |
| Auflösung an der Tastspitze | 0,003 μm |
| Messweg vertikal (Z-Achse) | 425 mm |
| Messweg horizontal (X-Achse) | 425 mm |
| Messsystem | Optisch, inkremental und berührungslos an allen Achsen (X, Z, T) |
| Genauigkeit | +/- (0,5 + L/100) μm |
| Maximale Messkraft | 10 – 150 mN |
| Messgeschwindigkeit | 0,1 – 2 mm/sek (automatisch optimiert) |
| Radius der Tastspitze | 0,002 – 1 mm |
| Messbare Steigung | 78° aufwärts, 87° abwärts |
| Abmessung (B x T x H) | 1200 x 490 x 960 mm |
| Gewicht | 200 kg |
Vorteile
- Das leistungsfähige Allround-System für die ganze Vielfalt der Konturmessaufgaben
- Kontur und Rauheit in einer Messung mit dem optionalen Rauheitsmodul
- Herausragende echte Auflösung von 3 nm direkt an der Tastspitze
- Automatische Y-Tische optional
- Achsführungen und Kopf aus einem Werkstück integral gefertigt
- X-Achse dauerhaft fest und absolut spielfrei mit der Z-Achse verbunden
- Berührungslose, lineare Inkrementalmesssysteme, absolut verschleißfrei
- Maschinenkalibrierung (inklusive Tastspitzenkalibrierung) in weniger als 3 Minuten
- Schneller Tastspitzenwechsel mit optacom Schnellwechselverschluss – ohne Werkzeug und ohne Genauigkeitsverlust
- Hochpräzise Linearachsen mit integriertem Antrieb in einem Korpus aus hochfestem Flugzeugaluminium
- 3 Jahre Garantie
- Lebenslange kostenlose Software Updates
Lieferumfang
- Messmaschine optacom VC-10-UL
- Industrie-PC
- Monitor
- Maus und Tastatur
- Windows Betriebssystem
- Software optacom contour
- Kalibriernormal mit Zertifikat (zur Durchführung der Maschinenkalibrierung)
- 2x Schnellwechselverschlüsse
- 2x Tastspitzen
